Arti Data Plat Nama Motor Listrik

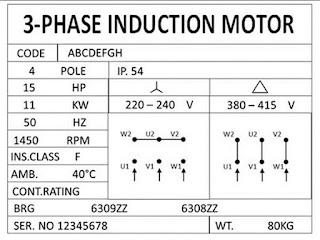

contoh plat name motor listrik

penjelasanya :

3-phase induction motor
berarti motor listrik ini jenis induksi 3phase

CODE
menunjukan tipe/model motor listrik tersebut

4POLE
menunjukan motor listrik memiliki kumparan 4kutub

15HP
menunjukan motor tersebut mengunakan daya sebesar 15HP

11KW
menunjukan sama mengunakan daya 11KW tapi beda dalam satuan daya

50HZ
menunjukan frekwensi tersebut 50HZ

1450RPM
menunjukan kecepatan putar motor  1450 putaran per menit

INS.CLASS F
menunjukan jenis kelas isolasi

AMB. 40℃
menunjukan motor listrik ditempakan pada suhu ruang 40℃

CONT.RATING
bahwa motor bisa dioprasikan secara terus menerus. dengan syarat data pada name plat sesuai dan tidak melebihi ambang batas yang ada pada keterangan name plate

BRG 6309ZZ 6308ZZ
data ini menunjukan bahwa motor tersebut mengynkan bantalan shaft bearing. 6309ZZ bearing bantalan shaft depan, 6308ZZ bearing bantaln shaft belakang

SER. NO 12345678
adalah nomor serial motor listrik tersebut

IP.54
ingress protection perlindungan motor listrik tersebut dari bebagai gangguan

SIMBOL BINTANG SEGITIGA
berarti motor tersebut mengunakan sistem sambungan star dan delta, jika pada plat nama hanya ada satu simbol berarti motor tersebut hanya mengunakan satu jenis sistem sambungan

220-240V atau 380-415V
ini adalah keterangan dari toleransi tegangan yang mengalir di kumparan motor masing masing sistem sambungan

Diagaram sambungan star/delta
adalah keterangan dari diagaram masing masing sistem sambungan

WT.80KG
bahwa motor tersebut mempunyai berat 80kg
